Bake Curvature Map

Summary

이번 글은 Unreal Engine 5의 모델링 툴을 사용하여 3D 메시에서 Curvature Vertex Color Bake하는 방법을 다룹니다.

Curvature Map은 메시 표면의 곡률 정보를 담고 있어, 텍스처링 작업 시 모서리나 홈 부분을 자동으로 감지하여 디테일을 추가하는 데 유용하게 활용됩니다.

Curvature Map?

Curvature Map은 3D 모델 표면의 곡률(curvature) 정보를 저장한 텍스처입니다. 표면이 볼록한 부분(convex)과 오목한 부분(concave)을 구분하여 기록하며, 주로 다음과 같은 용도로 사용됩니다:

• 모서리 마모(Edge Wear) 효과 생성
• 먼지나 오염이 쌓이는 영역 표현
• 절차적 텍스처링(Procedural Texturing)의 마스크로 활용
• Substance Painter, Quixel Mixer 등 텍스처링 툴에서의 스마트 마스크 생성

---

Unreal Engine 5에서 Curvature Map 베이크하기

모델링 모드 진입

• Edit > Plugins에서 Modeling Tools Editor Mode 플러그인이 활성화되어 있는지 확인합니다
• 상단 툴바에서 Selection Mode 드롭다운을 클릭하고 Modeling 모드를 선택합니다

메시 선택 및 베이크 도구 실행

• 뷰포트에서 Curvature Map을 생성할 Static Mesh를 선택합니다

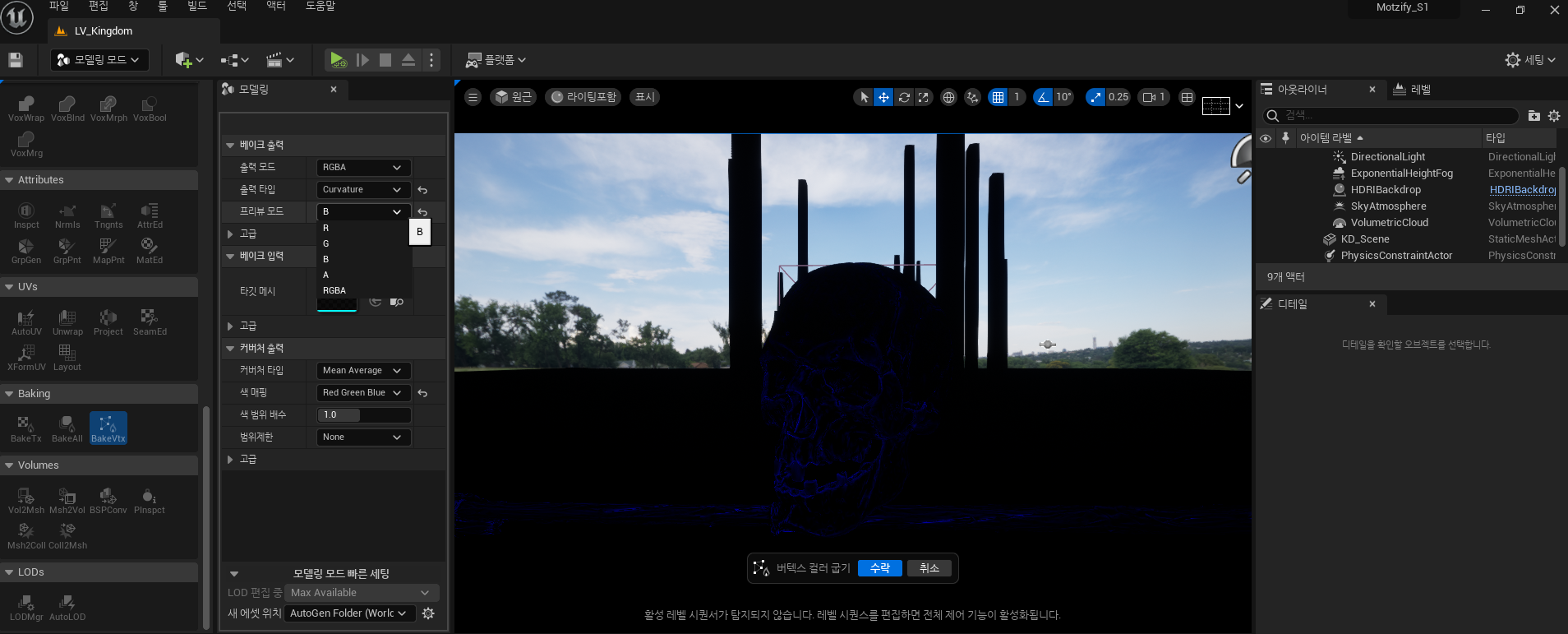

• 모델링 모드 패널에서 Baking - Bake Vertex Colors  옵션을 선택합니다
• 출력 타입을 Curvature로 설정합니다.

Warning

Vertex Color 기반 Curvature는 메시의 버텍스 밀도에 따라 해상도가 결정되므로, 로우폴리 모델에서는 디테일이 부족할 수 있습니다.

Check

자연스러운 Edge Wear 표현을 위해서는 모델링 단계에서 미세한 베벨을 추가하는 것이 효과적입니다.

베이크 설정 조정

• Curvature Type: Gaussian, Mean 등 곡률 계산 방식을 선택할 수 있습니다
• Color Range Multiplier: 곡률 값의 대비를 조정합니다. 값이 클수록 작은 곡률 변화도 강조되지만, 과도하게 높이면 노이즈가 함께 증폭될 수 있습니다.

베이크 실행 및 저장

• 설정 완료 후 Accept 버튼을 클릭합니다.
• 버텍스 컬러의 저장된 Curvature 정보는 머티리얼 에디터에서 Vertex Color 노드로 불러와 사용할 수 있습니다.

Tip

베이크된 Curvature Map은 머티리얼 에디터에서 다음과 같이 활용할 수 있습니다:

• Lerp 노드의 Alpha 입력에 연결하여 모서리 부분에만 다른 색상이나 러프니스 값을 적용
• Multiply 노드로 Ambient Occlusion과 결합하면, 오목한 영역(Concave)에 디테일을 강조할 수 있습니다.
• Power 노드로 대비를 조절하여 효과의 강도 조정
