Render Passes

언리얼 엔진에서 렌더 패스(Render Passes)는 최종 이미지를 구성하는 개별 레이어를 분리하여 출력하는 기능입니다. 이 기능은 주로 후반 작업에서 컴포지팅(Compositing)과 컬러 그레이딩을 위해 사용되며, 각 요소를 독립적으로 조정할 수 있어 작업의 유연성을 크게 향상시킵니다.

렌더 패스를 활용하면 조명, 그림자, 반사, 깊이(Depth) 등의 정보를 별도로 추출하여 Adobe After Effects나 Nuke 같은 컴포지팅 소프트웨어에서 세밀하게 조정할 수 있습니다.

언리얼 엔진에서는 이 작업을 주로 **Movie Render Queue(MRQ)**를 통해 수행합니다.

⚙️ 필수 PlugIn

MRQ Additional Render Passes ✅ Movie Render Queue ✅

언리얼에서 추출 가능한 패스 종류

Stancil Object ID (Cryptomatt) Z-depth Ambient Occulusion Unlit Shadow Detail Lighting Lighting Reflection Motion Vector World Normal World Position

커스텀 패스를 위한 Post Process Material 기본 설정

커스텀 패스를 만들기 위한 메테리얼 공통 설정 방법입니다.

• 메테리얼 도메인 설정

  • 새 메테리얼을 생성하고 디테일 패널에서 Material Domain을 Post Process로 변경합니다

• 블렌더블 위치 설정

  • Blendable Location을 Before Tonemapping으로 설정합니다.
    • 기본값인 After Tonemapping은 톤 매핑 이후 단계에서 처리되어 Post Process Volume에 적용 시 화면 떨림 현상이 발생할 수 있습니다.
    • Before Tonemapping은 톤 매핑 전 선형 색 공간에서 작업하므로 더 정확한 결과를 얻을 수 있습니다

• Bloom 비활성화

  • Bloom 값을 0으로 설정하여 불필요한 빛 번짐 효과를 제거합니다

Step1. 렌더 패스 종류 및 설정

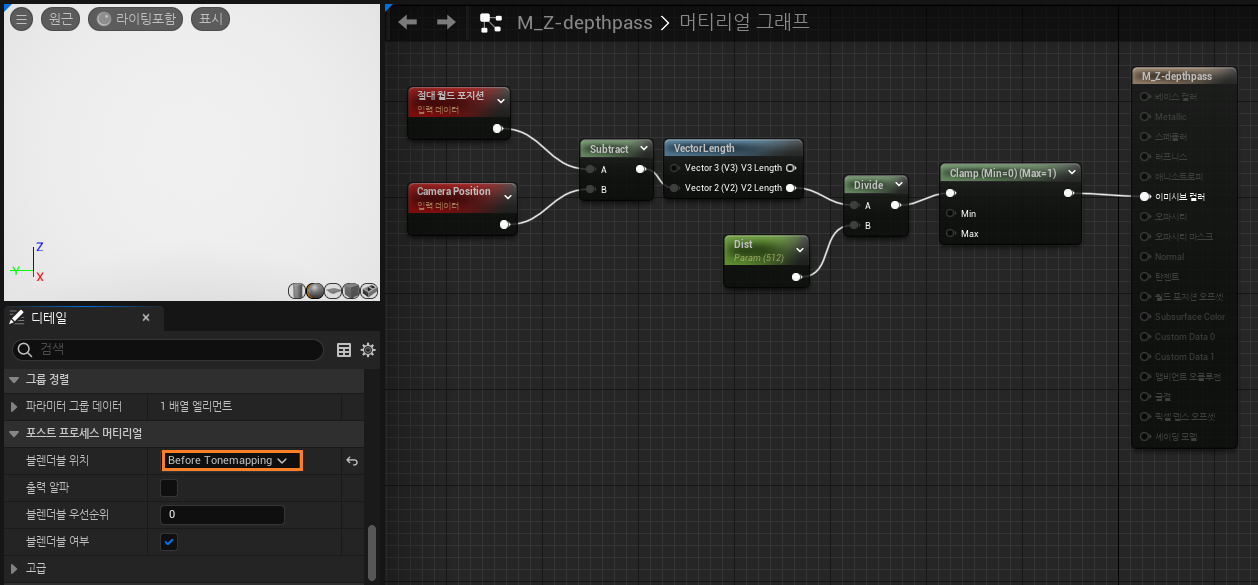

Z-depth Pass

깊이 정보를 추출하는 커스텀 패스입니다.

컴포지팅 단계에서 DOF(피사계 심도)나 안개/대기원근 효과를 추가하거나 노이즈 없는 깔끔한 모션 블러 효과를 구현할 수 있습니다.

Procedural Lighting 시스템을 사용하는 경우, 하늘 영역이 반구 형태로 나눠져 렌더되어 깊이값이 올바르게 계산되지 않을 수 있습니다.

마스킹 및 오브젝트 분리 패스

오브젝트를 선택적으로 분리하거나 마스크를 생성하는 패스들입니다.

공통 필수 설정

Project Settings → Rendering → Custom Depth-Stencil Pass - Enabled with Stencil로 변경.

옵션 1: Alpha Pass (단일 오브젝트)

한두 개 오브젝트만 빠르게 마스크로 뽑을 때 적합합니다.

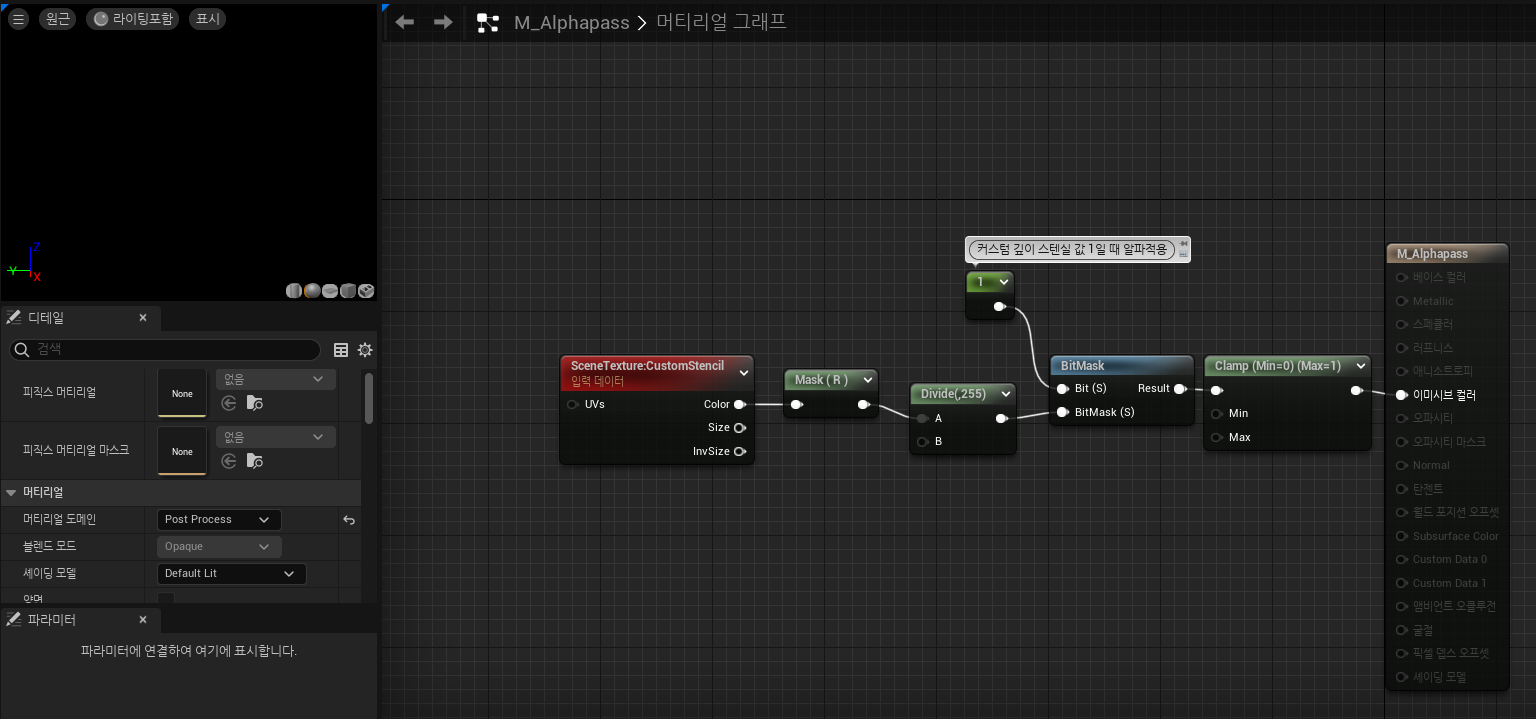

Material

Scene Texture 노드는 현재 렌더링된 장면의 다양한 버퍼 정보(색상, 깊이, 노멀 등)에 접근할 수 있게 해주는 포스트 프로세스 전용 노드입니다.

Asset Setting

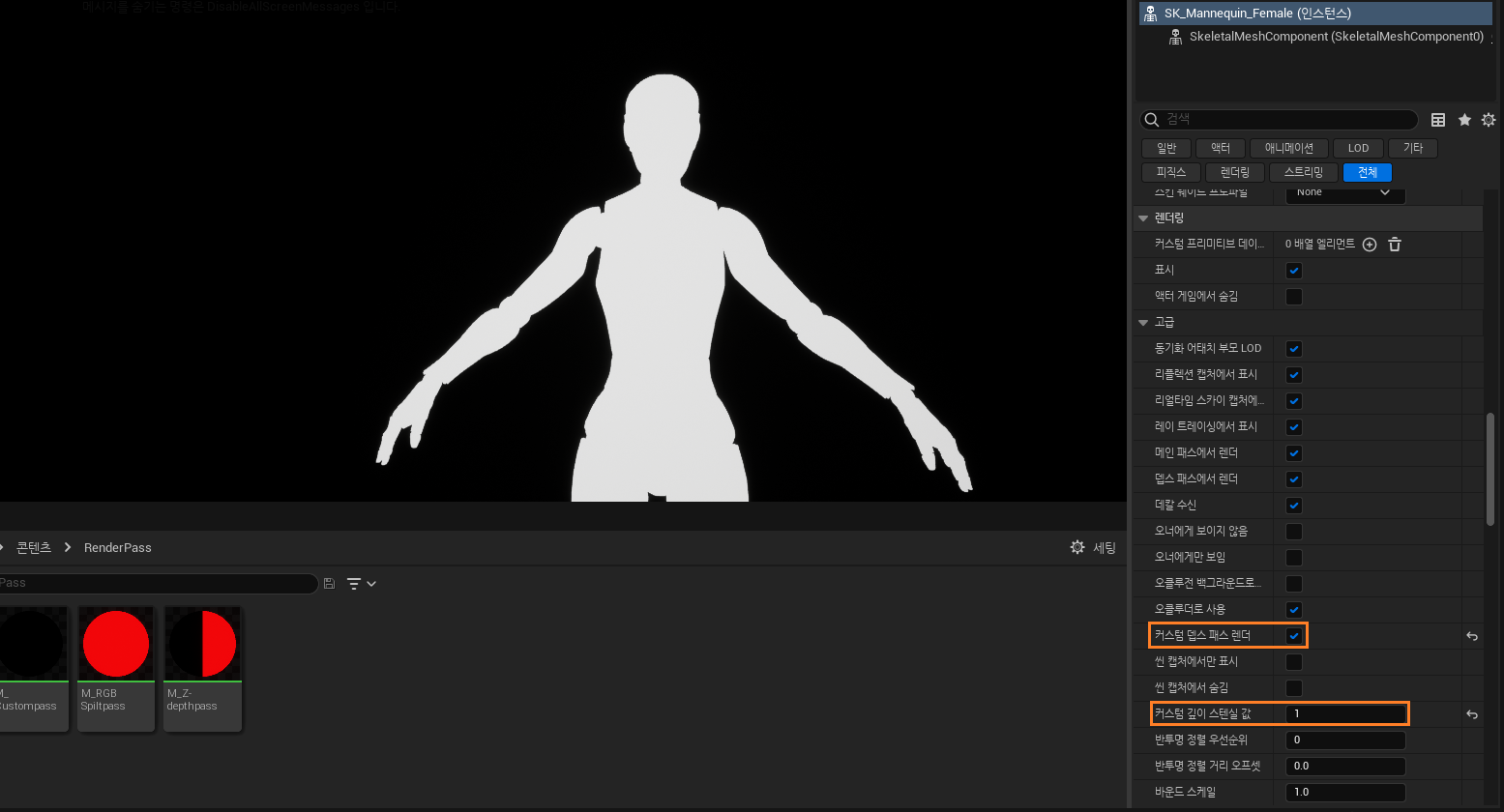

마스킹할 오브젝트를 선택하고 다음과 같이 설정합니다.

• Render CustomDepth Pass 활성화 ✅
• Custom Depth Stencil Value 설정 지정 - 0 or 1

폴리지 액터는 Foliage Mode에서 선택한 폴리지 타입의 설정에서 Custom Depth 옵션을 활성화할 수 있습니다.

Nanite 메시의 Custom Depth 지원 여부는 엔진 버전에 따라 달라질 수 있습니다.

문제가 생기면 “해당 오브젝트만 Nanite 비활성화” 또는 “Stencil Layers 방식으로 분리” 하는 대안이 있습니다.

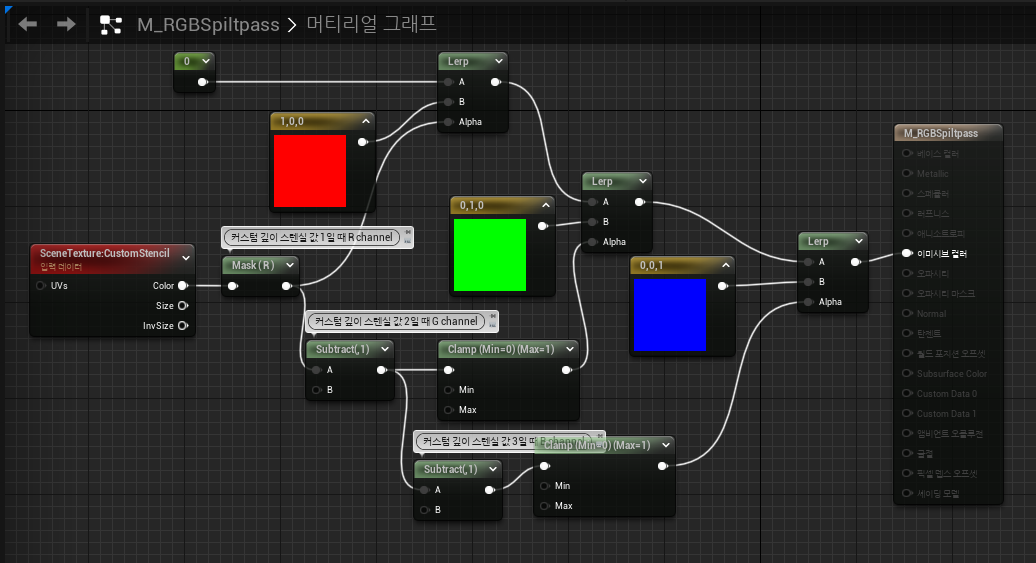

옵션 2: RGB Split Pass (3개 그룹으로 마스킹)

하나의 패스로 세 가지 마스크를 동시에 추출하는 효율적인 방법입니다. RGB 각 채널에 서로 다른 오브젝트 그룹을 할당하여 컴포지팅 단계에서 채널 별로 분리하여 활용할 수 있습니다.

예를 들어, R 채널에는 캐릭터, G 채널에는 배경 오브젝트, B 채널에는 이펙트 요소를 할당하는 식으로 구성할 수 있습니다.

합성 팁

After Effects에서는 Shift Channels 또는 채널 분리 방식으로 R/G/B를 각각 마스크로 사용할 수 있습니다.

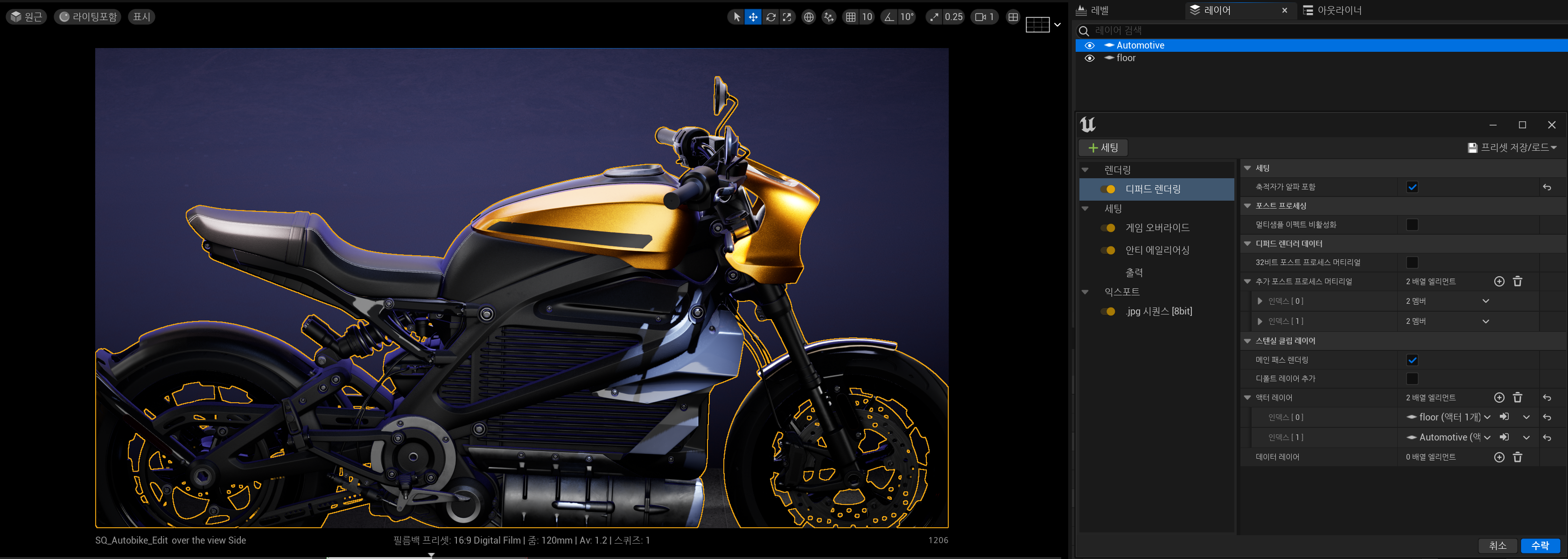

옵션 3: Stencil Layers (레이어 기반)

선택한 레이어 그룹만 분리해서 렌더링하는 방법입니다.

설정 방법

1️⃣ 레이어 생성 Outliner에서 오브젝트를 선택하고 우클릭 → Layer → Add Selected Actors to New Layer

2️⃣ Movie Render Queue 설정

• Deferred Rendering 탭
  • Accumulator Includes Alpha 활성화 ✅
  • Actor Layer 최소 2개 이상 엘리먼트 추가 (Index 1번으로 등록한 레이어가 최종적으로 출력됨)
• OpenColorIO 설정
  • OCIO를 사용하지 않으면 Tone Curve를 비활성화하는 편이 안전합니다.
  • Tone Curve가 켜진 상태에서 알파 경계가 변형되어 엣지에 할로(halo)가 생기는 경우가 있습니다.

옵션 4: Cryptomatte (Object ID)

각각의 오브젝트를 고유 ID Type으로 분리하여 컴포지팅 단계에서 씬에 배치된 오브젝트를 정밀하게 선택할 수 있습니다.

Movie Render Queue Setting

Deferred Rendering Disable Multisample Effects 활성화✅ (안티앨리어싱으로 인한 ID 경계 흐림 방지)

Output Format 파일 형식: EXR 압축: PIZ 이상

VDB의 ID할당은 5.5 이상 버전에서 지원합니다.

---

조명 및 셰이딩 패스

다양한 조명 및 렌더링 요소를 개별 패스로 분리합니다.

Lighting

전체 조명 정보가 포함된 패스로 무비랜더큐에서 지원합니다.

Detail Lighting

세밀한 조명 디테일만 분리된 패스로 무비랜더큐에서 지원합니다.

Reflection

반사 정보만 추출한 패스로 무비랜더큐에서 지원합니다.

Unlit

조명이 적용되지 않은 Base Color 패스로 무비랜더큐에서 지원합니다.

World Normal

표면 법선 방향을 RGB 컬러로 표현한 패스로 언리얼 엔진에서 커스텀패스 메테리얼을 지원합니다.

그림자 패스

Shadow Catcher

실사 배경에 CG 오브젝트를 합성할 때 그림자만 추출하는 패스입니다. VFX 작업에서 매우 유용합니다.

참고 영상: Unreal Engine Shadow Catcher

오브젝트 설정 방법

Shadow Catcher로 사용할 오브젝트를 선택하고

방법 1:

• Rendering > Visible 옵션 비활성화
• Rendering > Hidden Shadow 옵션 활성화

방법 2:

• Movie Render Queue의 Deferred Rendering 설정에서 해당 오브젝트만 별도 레이어로 분리

---

Movie Render Queue 최종 아웃풋 설정

멀티 패스 출력

복잡한 시뮬레이션(Niagara, Chaos 등)이 포함된 씬에서는 여러 번 렌더링하면 최종 출력 이미지의 프레임 간 미세한 차이가 발생할 수 있습니다. 이를 방지하기 위해 모든 패스를 한 번에 출력하는 방법을 다룹니다.

설정 방법

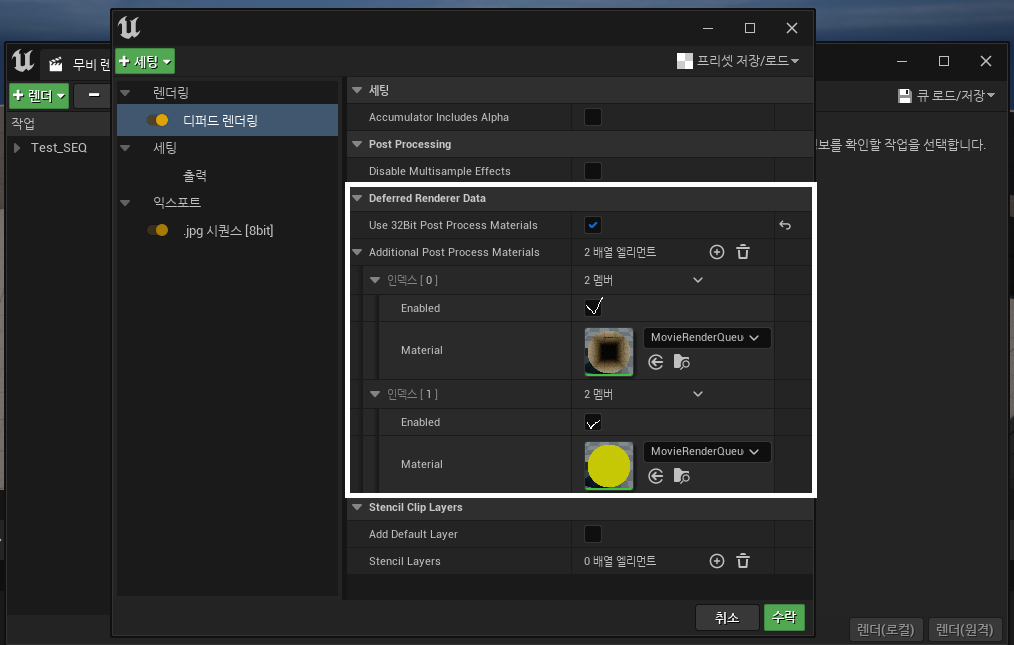

Movie Render Queue → Deferred Rendering 섹션에서 Additional Post Process Material 슬롯을 추가해서 필요한 모든 포스트 프로세스 머티리얼을 차례대로 설정합니다.

이렇게 설정하면 세가지 이점을 얻을 수 있습니다.

• 모든 패스가 동일한 프레임 상태에서 렌더링됩니다.
• 시뮬레이션 캐시가 일관되게 유지됩니다.
• 렌더링 시간이 효율적으로 관리됩니다.

After Effects에서 패스 활용하기

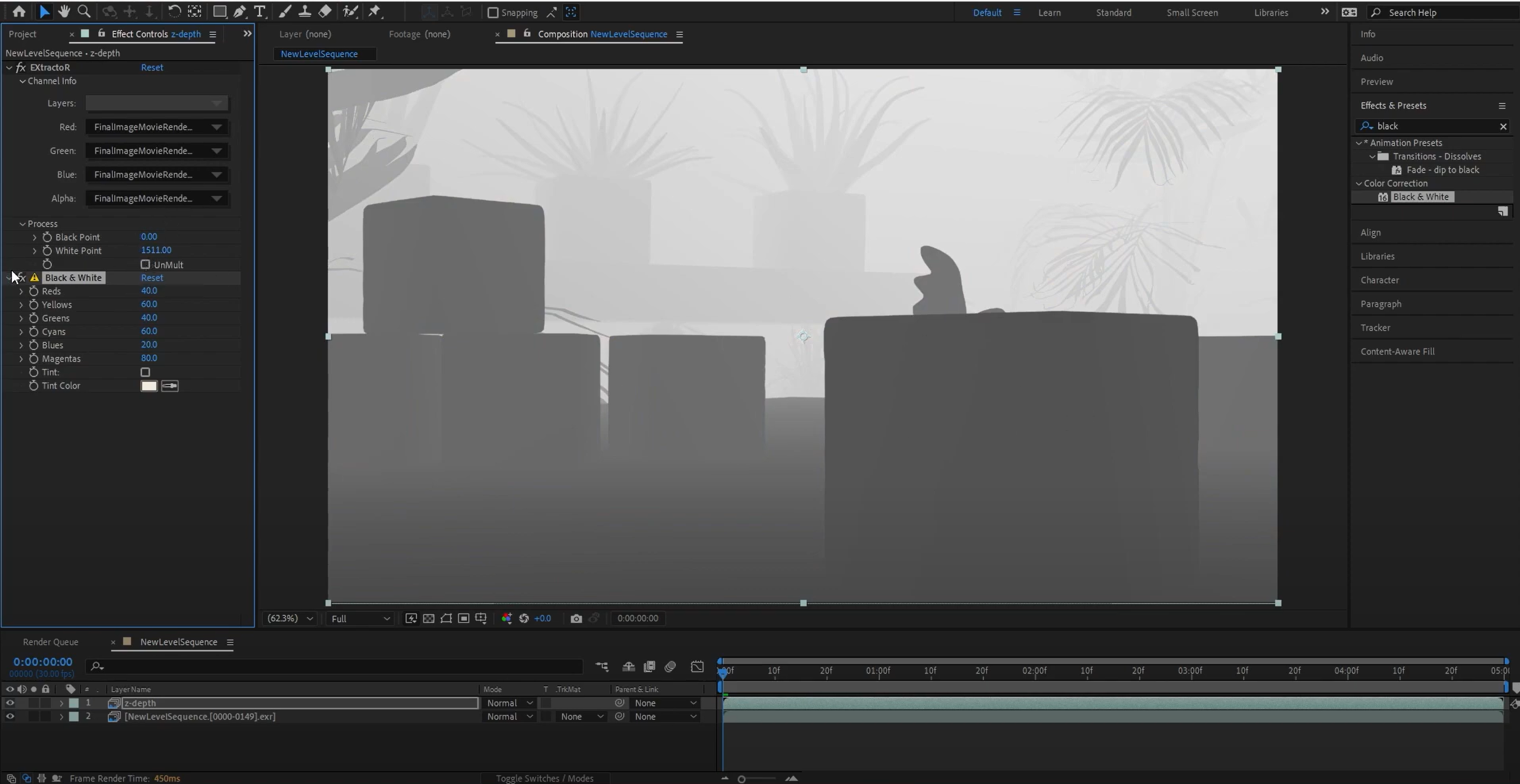

Z-depth Pass 활용

1️⃣ 레이어 패널에서 렌더링된 깊이 패스를 선택합니다. 2️⃣ Black Point와 White Point 값을 조정하여 깊이감의 범위를 설정합니다.

Tip

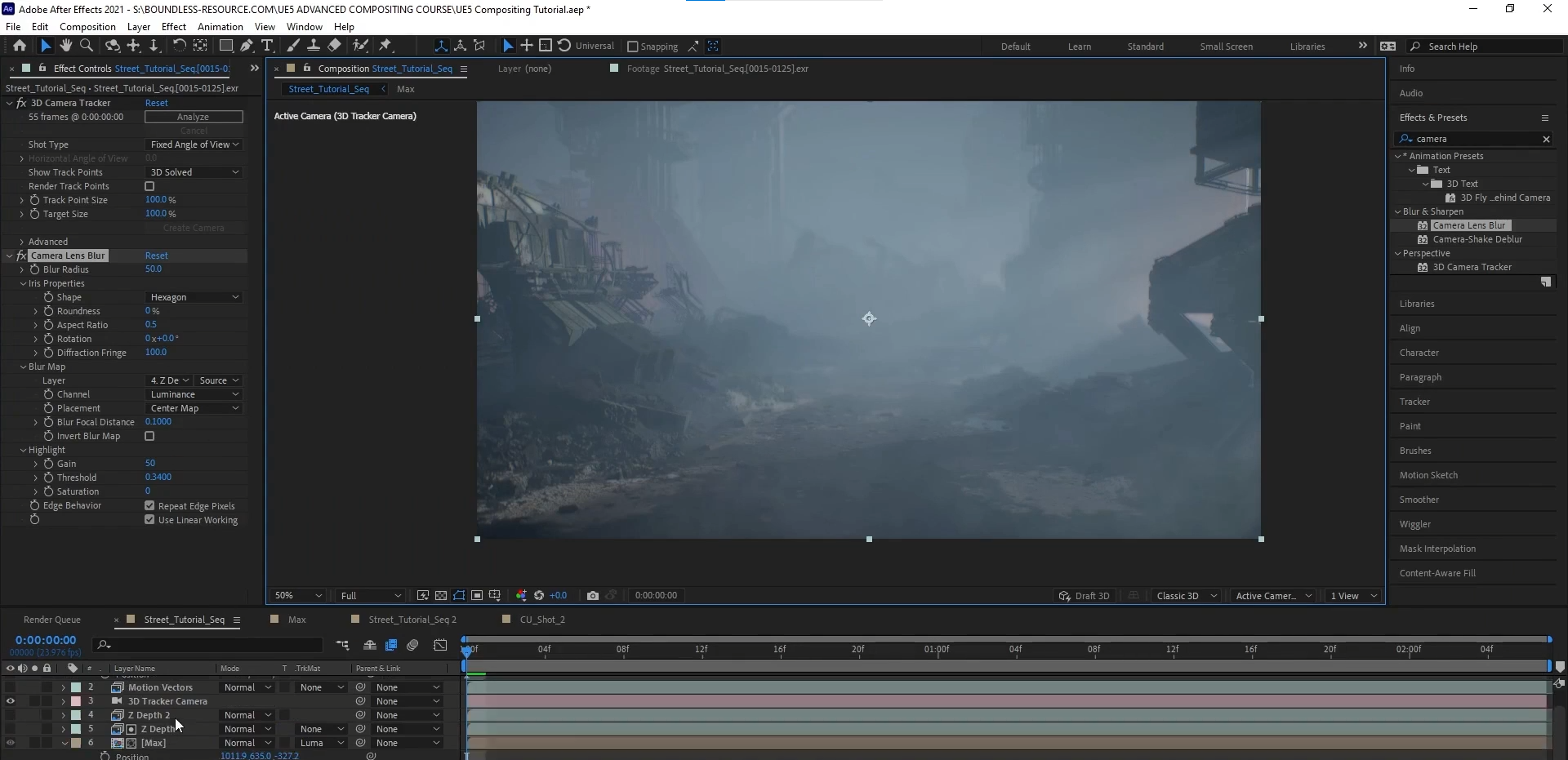

Camera Lens Blur 또는 CC DOF 이펙트를 적용하여 피사계 심도 효과를 만듭니다

DOF

Cryptomatte (Object ID) 활용

1. Effect → Keying → Cryptomatte 적용
2. Shift + 좌클릭으로 오브젝트 ID 선택
3. 선택된 오브젝트의 매트(matte)가 자동 생성됩니다.

매트 정리 (Matte Cleanup)

깔끔하게 마스크의 엣지를 다듬는 키 클리너 방법은 두가지가 있습니다.

방법1. After effect → effect → Refine Soft matte에서 Additional Edge Radius 값 조정

방법2. After effect → effect → Roughen Edges → Edge Sharpness 값 조정

---

참고자료

• Cryptomattes & Render Passes with Unreal Engine 4.26 - YouTube
