Masking Patterns

언리얼 엔진의 머티리얼 시스템에서 마스킹 패턴은 텍스처의 특정 영역을 선택하거나, 그라데이션 효과를 만들거나, 절차적으로 패턴을 생성하는 데 필수적인 기술입니다.

이 글에서는 다양한 마스킹 패턴을 생성하는 방법과 실제 활용 사례를 소개합니다. 텍스처 좌표(UV)를 조작하여 선형 그라데이션부터 구형 마스크까지 다양한 효과를 만드는 방법을 단계별로 알아보겠습니다.

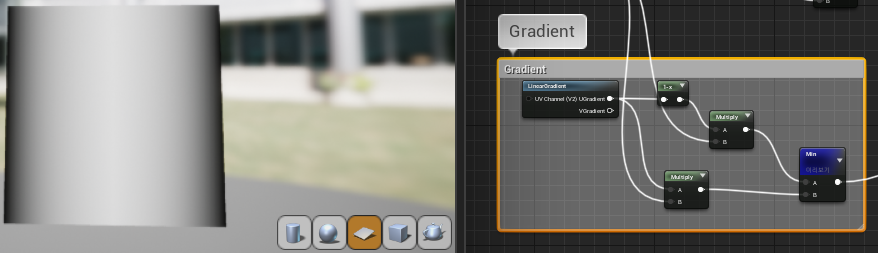

Linear Gradient (선형 그라데이션)

좌우 또는 상하로 부드럽게 변화하는 그라데이션 패턴입니다.

---

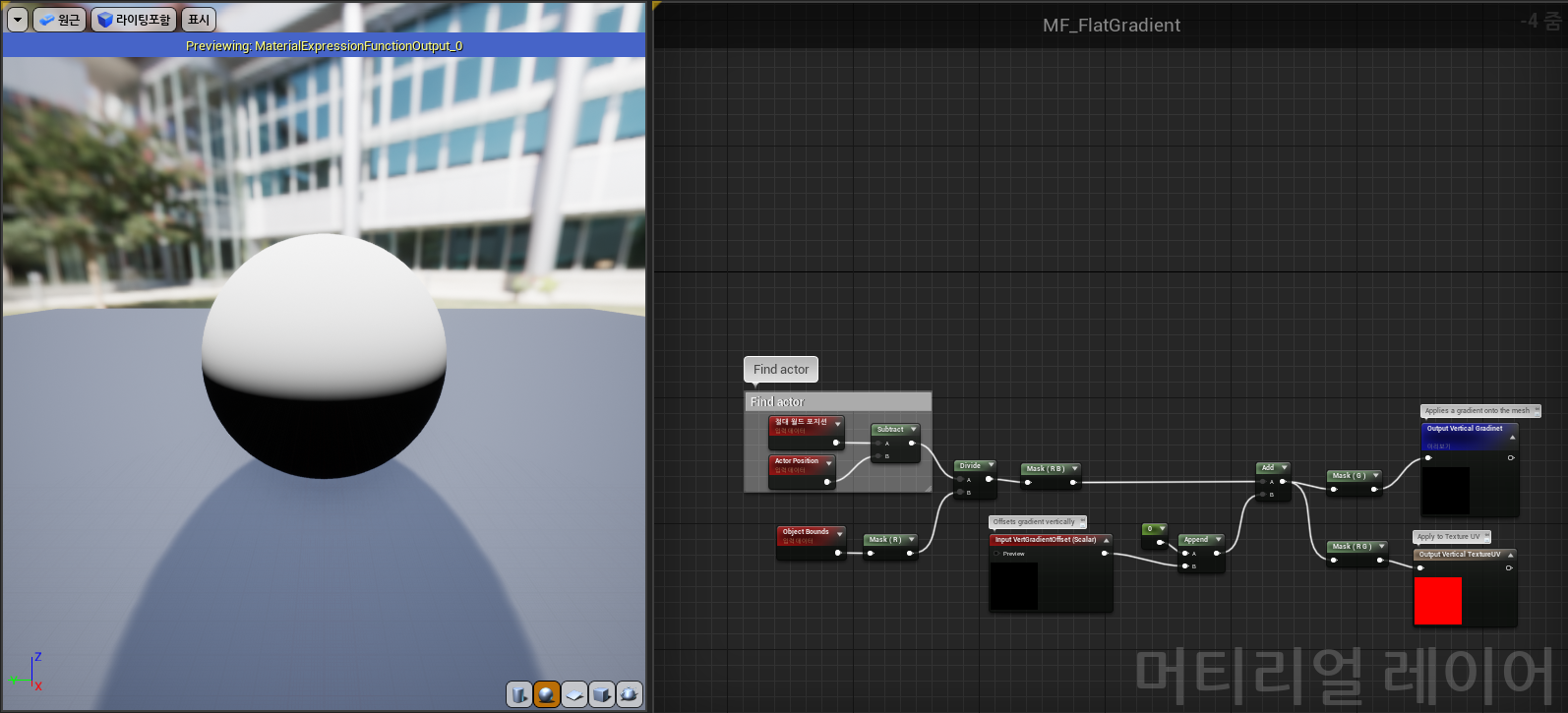

Flat Gradient (평면 회전 그라데이션)

임의의 각도로 회전 가능한 평면 그라데이션 패턴입니다.

특징

• 회전(Rotation): 그라데이션의 방향을 0~360도로 자유롭게 조절할 수 있습니다.
• 크기(Scale): 그라데이션의 밀도를 조절하여 더 촘촘하거나 넓게 만들 수 있습니다.
• 피벗 위치(Pivot): 그라데이션의 중심점을 이동시킬 수 있습니다.

---

Sphere Mask Node (구형 마스크)

중심점으로부터 방사형으로 퍼지는 원형 또는 구형 마스크 패턴입니다.

파라미터 설명

1. TexCoord (텍스처 좌표): 마스크를 적용할 UV 좌표입니다. 기본값은 Texture Coordinate 노드를 사용하지만, World Position이나 다른 좌표계를 사용할 수도 있습니다.
2. Pivot (중심점): 마스크의 중심이 되는 위치입니다. (0.5, 0.5)가 UV의 정중앙이며, 이 값을 변경하여 마스크의 위치를 이동시킬 수 있습니다.
3. Radius (반지름): 마스크의 크기를 결정합니다. 값이 클수록 마스크 영역이 넓어집니다.
4. Hardness (경도): 마스크의 가장자리를 얼마나 부드럽게 할지 결정합니다.
   • 값이 0에 가까울수록: 가장자리가 부드럽게 페이드됩니다 (Soft Edge).
   • 값이 1에 가까울수록: 가장자리가 날카롭게 잘립니다 (Hard Edge).

구현 예시

TextureCoordinate → SphereMask(Pivot=0.5, Radius=0.3, Hardness=0.8)

활용 사례

• 캐릭터 얼굴의 블러시(홍조) 효과
• 폭발이나 충격파의 방사형 패턴
• 비네팅(Vignetting) 효과

---

Radial Gradient Exponential (방사형 지수 그라데이션)

Sphere Mask와 유사하지만 더 세밀한 제어가 가능한 방사형 그라데이션입니다.

Sphere Mask와의 차이점

• Exponential(지수) 기반: Hardness 대신 지수 함수를 사용하여 더 자연스러운 감쇠 곡선을 만들 수 있습니다.
• 더 넓은 제어 범위: 중심에서 가장자리로 갈수록 값의 감소율을 더 정밀하게 조절할 수 있습니다.

활용 사례

• 광원 주변의 빛 감쇠 효과
• 폭발이나 에너지 볼의 중심부 발광 효과
• 더 부드럽고 자연스러운 원형 마스크가 필요할 때

---

TextureCoordinate 활용 팁: 원형 좌표계

UV 좌표를 극좌표(Polar Coordinate)로 변환하면 더욱 다양한 패턴을 만들 수 있습니다.

극좌표 변환의 이점

• 회전 패턴: 중심을 기준으로 회전하는 패턴을 쉽게 만들 수 있습니다.
• 방사형 타일링: 원형으로 반복되는 텍스처를 만들 수 있습니다.
• 나선형 패턴: 각도와 거리를 조합하여 소용돌이 효과를 만들 수 있습니다.

구현 방법

언리얼 엔진의 Material Function 중 “PolarCoordinates”를 사용하거나, 직접 계산할 수 있습니다.

활용 사례

• 시계 문양이나 레이더 스캔 효과
• 소용돌이 왜곡 효과
• 방사형으로 배열된 장식 패턴
• 원형 프로그레스 바

---
